Предохранители и реле Volvo XC90 (2016-2019… + двухмоторный)

В этой статье мы рассмотрим второе поколение Volvo XC90, доступное с 2014 года по настоящее время. Здесь вы найдете схемы блока предохранителей Volvo XC90 2016, 2017, 2018 и 2019 (+ версии с двумя двигателями), получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей)
Расположение блока предохранителей

1) Реле / блок предохранителей в моторном отсеке​

2) Блок предохранителей под бардачком​

3) Грузовой отсек​

​

Блок предохранителей находится под отсеком для хранения с правой стороны.

Схема блока предохранителей​

2016​

Моторного отсека​

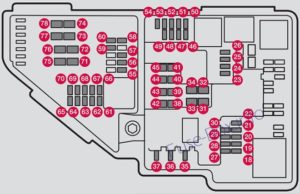

Распределение предохранителей в моторном отсеке (2016 г.)​

№	функция	ампер
18
19
20
21
22
23	USB-разъем (опция)	5
24	12-вольтовая розетка в грузовом отсеке	15
25	12-вольтовая розетка на задней стороне туннельной консоли	15
26	12-вольтовая розетка в передней туннельной консоли	15
27
28
29
30
31	Обогрев лобового стекла со стороны водителя (опция)	Шунт
32	Обогрев лобового стекла со стороны водителя (опция)	40
33	Омыватели фар (опция)	25
34	Омыватель ветрового стекла	25
35
36	рожок	20
37	Сигнальная сирена (опция)	5
38	Модуль управления тормозной системой (клапаны, стояночный тормоз)	40
39	Дворники	30
40	Омыватель задней двери	25
41	Обогрев лобового стекла со стороны пассажира (опция)	40
42
43	Модуль управления тормозной системой (насос ABS)	40
44	–	–
45	Обогрев лобового стекла со стороны пассажира (опция)	Шунт
46	Питание при включенном зажигании: модуль управления двигателем, компоненты трансмиссии, электроусилитель руля, центральный электрический модуль; Модуль управления тормозной системой	5
47
48	Фара со стороны пассажира	7,5
49	–	–
50	–	–
51	Модуль контроля подключения аккумулятора	5
52	Подушки безопасности; Датчик веса пассажира (OWS)	5
53	Фара со стороны водителя	7,5
54	Датчик педали акселератора	5
55	Модуль управления коробкой передач	15
56	Модуль управления двигателем	5
57	–	–
58	–	–
59	–	–
60	–	–
61	Модуль управления двигателем; Клапан турбокомпрессора	20
62	электромагниты; Клапаны; Термостат системы охлаждения двигателя	10
63	Регуляторы вакуума; Обмотка реле вентилятора системы охлаждения; клапан	7,5
64	Модуль управления заслонкой спойлера; Модуль управления заслонкой радиатора; Обнаружение утечки топлива	5
65
66	Датчики подогрева кислорода (спереди и сзади)	15
67	Соленоид масляного насоса; Магнитная муфта кондиционера; датчик кислорода с подогревом (в центре)	15
68	Обогреватель картера	7,5
69	Модуль управления двигателем	20
70	Катушка зажигания; Свечи зажигания	15
71
72
73
74
75
76
77	Пусковой двигатель	Шунт
78	Пусковой двигатель	Шунт

Предохранители 18–30, 35–37, 46–54 и 55–70 называются «Микро».
Предохранители 31–34, 38–45 и 71–78 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.

Под бардачком​

Назначение предохранителей под бардачком (2016 г.)​

№	функция	ампер
1	–	–
2	110-вольтовая розетка	30
3	–	–
4	Датчик движения системы сигнализации (опция)	5
5	Медиа плеер	5
6	Приборная доска	5
7	Кнопки центральной консоли	5
8	Датчик солнца	5
9
10
11	Модуль рулевого колеса	5
12	Модуль для кнопки запуска и стояночного тормоза	5
13	Модуль обогрева рулевого колеса (опция)	15
14
15
16
17
18	Модуль управления климатической системой	10
19	–	–
20	Бортовая диагностика (OBDII)	5
21	Центральный дисплей	5
22	Модуль вентилятора климатической системы (передний)	40
23	–	–
24	Приборное освещение; Вежливое освещение; Функция автоматического затемнения зеркала заднего вида; Датчик дождя и света; Клавиатура задней туннельной консоли (опция); Электропривод передних сидений (опция)	7,5
25	Модуль управления функциями поддержки водителя	5
26	Панорама крыши и козырек от солнца (опция)	20
27	Head-дисплей (опция)	5
28	Вежливое освещение	5
29	–	–
30	Дисплей консоли потолка (напоминание о ремне безопасности, индикатор боковой подушки безопасности переднего пассажира)	5
31
32	Датчик влажности	5
33	Модуль задней двери со стороны пассажира	20
34	Предохранители в грузовом отсеке	10
35	Модуль контроля интернет-соединения; Модуль управления Volvo On Call	5
36	Модуль задней двери со стороны водителя	20
37	Информационно-развлекательный модуль управления (усилитель)	40
38	Модуль вентилятора климатической системы (задний)	40
39	Многодиапазонный антенный модуль	5
40	–	–
41	–	–
42	Стеклоочиститель задней двери	15
43	Модуль управления топливным насосом	15
44	–	–
45	–	–
46	Подогрев сидений водителя (опция)	15
47	Обогрев сиденья пассажира (опция)	15
48	Насос охлаждающей жидкости	10
49	–	–
50	Модуль передней двери со стороны водителя	20
51	Активное шасси (опция)	20
52	–	–
53	Модуль управления Sensus	10
54
55
56	Модуль передней двери со стороны пассажира	20
57	–	–
58	–	–
59	Автоматический выключатель для предохранителей 53 и 58	15

Предохранители 1, 3–21, 23–36, 39–53 и 55–59 называются «Micro».
Предохранители 2, 22, 37–38 и 54 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.

Грузовой отсек​

Назначение предохранителей в грузовом отсеке (2016 г.)​

№	функция	ампер
1	Обогрев заднего стекла	30
2
3	Пневматическая подвеска компрессора (опция)	40
4	Заднее сиденье с подогревом (со стороны пассажира) (опция)	30
5	–	–
6	Заднее сиденье с подогревом (со стороны водителя) (опция)	30
7
8
9	Усилитель задней двери (опция)	25
10	Модуль пассажирского сиденья с электроприводом (опция)	20
11	Модуль управления сцепкой прицепа (опция)	40
12	Модуль натяжителя ремня безопасности (со стороны пассажира)	40
13	Внутренние обмотки реле	5
14	–	–
15	Модуль обнаружения движения ног для открывания двери багажного отделения (опция)	5
16	–	–
17	Модуль спинки сидений третьего ряда (опция)	20
18	Модуль управления сцепкой прицепа (опция)	25
19	Модуль сиденья водителя с электроприводом (опция)	20
20	Модуль натяжителя ремня безопасности (со стороны водителя)	40
21	Парковочная камера (опция)	5
22	–	–
23	–	–
24	–	–
25	–	–
26	Модули подушки безопасности и натяжителя ремня безопасности	5
27
28	Заднее сиденье с подогревом (со стороны водителя) (опция)	15
29	–	–
30	БЛИС (опция)	5
31	–	–
32	Модули натяжителя ремня безопасности	5
33	Привод системы выбросов	5
34	–	–
35	Модуль полного привода	15
36	Заднее сиденье с подогревом (со стороны пассажира) (опция)	15
37

Предохранители 13–17 и 21–36 называются «Микро».
Предохранители 1–12, 18–20 и 37 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.

2016 Twin-Engine​

Моторного отсека​

Распределение предохранителей в моторном отсеке (Twin-Engine 2016)​

№	функция	ампер
1	Преобразователь для управления подачей на электродвигатель задней оси	5
2	–	–
3	–	–
4	Модуль управления включением / переключением передач	5
5	Модуль управления нагревателем охлаждающей жидкости высокого напряжения	5
6	Модуль управления для: модуль заряда, теплообменник отсечной клапан, отсечной клапан для охлаждающей жидкости через систему климат	5
7	Модуль управления гибридной батареей для высоковольтного преобразователя для комбинированного высоковольтного генератора / стартера с преобразователем напряжения 500В-12В	5
8	–	–
9	Преобразователь для управления подачей на электродвигатель задней оси	10
10	Модуль управления гибридной батареей для высоковольтного преобразователя для комбинированного высоковольтного генератора / стартера с преобразователем напряжения 500В-12В	10
11	Зарядный модуль	5
12	Отсечной клапан для охлаждающей жидкости гибридной батареи; насос охлаждающей жидкости 1 для гибридной батареи	10
13	Насос охлаждающей жидкости для системы электропривода	10
14	Вентилятор охлаждения гибридного компонента	25
15
16
17
18
19
20
21
22
23	USB-разъем (опция); USB-порт (опция)	5
24	12-вольтовая розетка в грузовом отсеке (опция)	15
25	12-вольтовая розетка на задней стороне туннельной консоли	15
26	12-вольтовая розетка в передней туннельной консоли	15
27
28
29
30
31	Обогрев лобового стекла со стороны водителя (опция)	Шунт
32	Обогрев лобового стекла со стороны водителя (опция)	40
33	Омыватели фар (опция)	25
34	Омыватель ветрового стекла	25
35	–	–
36	рожок	20
37	Сигнальная сирена (опция)	5
38	Модуль управления тормозной системой (клапаны, стояночный тормоз)	40
39	Дворники	30
40	Омыватель задней двери	25
41	Обогрев лобового стекла со стороны пассажира (опция)	40
42	–	–
43	Модуль управления тормозной системой (насос ABS)	40
44
45	Обогрев лобового стекла со стороны пассажира (опция)	Шунт
46	Питание при включенном зажигании: модуль управления двигателем, компоненты трансмиссии, электроусилитель руля, центральный электрический модуль;	5
47	Внешний звук транспортного средства (определенные рынки)	5
48	Фара со стороны пассажира	7,5
49
50
51
52	Подушки безопасности; Датчик веса пассажира (OWS)	5
53	Фара со стороны водителя	7,5
54	Датчик педали акселератора	5
55	Модуль управления коробкой передач; Модуль управления селектором передач	15
56	Модуль управления двигателем	5
57
58
59
60
61	Модуль управления двигателем; Клапан турбокомпрессора	20
62	электромагниты; Клапаны; Термостат системы охлаждения двигателя	10
63	Регуляторы вакуума; Обмотка реле вентилятора системы охлаждения; клапан	7,5
64	Модуль управления заслонкой спойлера; Модуль управления заслонкой радиатора; Обнаружение утечки топлива	5
65
66	Датчики подогрева кислорода (спереди и сзади)	15
67	Соленоид масляного насоса; Магнитная муфта кондиционера; датчик кислорода с подогревом (в центре)	15
68	–	–
69	Модуль управления двигателем	20
70	Катушка зажигания; Свечи зажигания	15
71
72
73	Модуль управления масляным насосом коробки передач	30
74	Модуль управления вакуумным насосом	40
75	Привод коробки передач	25
76	–	–
77	Пусковой двигатель	Шунт
78	Пусковой двигатель	Шунт

Предохранители 1–13, 18–30, 35–37, 46–54 и 55–70 называются «Микро».
Предохранители 14–17, 31–34 и 71–78 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.

Под бардачком​

Распределение предохранителей под бардачком (Twin-Engine 2016)​

№	функция	ампер
1	–	–
2	110-вольтовая розетка	30
3	–	–
4	Датчик движения системы сигнализации (опция)	5
5	Медиа плеер	5
6	Приборная доска	5
7	Кнопки центральной консоли	5
8	Датчик солнца	5
9
10
11	Модуль рулевого колеса	5
12	Модуль для кнопки запуска и стояночного тормоза	5
13	Модуль обогрева рулевого колеса (опция)	15
14
15
16
17
18	Модуль управления климатической системой	10
19	–	–
20	Бортовая диагностика (OBDII)	5
21	Центральный дисплей	5
22	Модуль вентилятора климатической системы (передний)	40
23	–	–
24	Приборное освещение; Вежливое освещение; Функция автоматического затемнения зеркала заднего вида; Датчик дождя и света; Клавиатура задней туннельной консоли *; Электропривод передних сидений (опция)	7,5
25	Модуль управления функциями поддержки водителя	5
26	Панорама крыши и козырек от солнца (опция)	20
27	Head-дисплей (опция)	5
28	Вежливое освещение	5
29	–	–
30	Дисплей консоли потолка (напоминание о ремне безопасности, индикатор боковой подушки безопасности переднего пассажира)	5
31
32	Датчик влажности	5
33	Модуль задней двери со стороны пассажира	20
34	Предохранители в грузовом отсеке	10
35	Модуль контроля интернет-соединения; Модуль управления Volvo On Call	5
36	Модуль задней двери со стороны водителя	20
37	Информационно-развлекательный модуль управления (усилитель)	40
38	Модуль вентилятора климатической системы (задний)	40
39	Многодиапазонный антенный модуль	5
40	Модуль Комфорт сиденья / Массаж	5
41	–	–
42	Стеклоочиститель задней двери	15
43	Модуль управления топливным насосом	15
44	Обмотки реле электрического модуля моторного отсека; Обмотка реле для трансмиссионного масляного насоса	5
45	–	–
46	Подогрев сидений водителя (опция)	15
47	Обогрев сиденья пассажира (опция)	15
48	Насос охлаждающей жидкости	10
49	–	–
50	Модуль передней двери со стороны водителя	20
51	Активное шасси (опция)	20
52	–	–
53	Модуль управления Sensus	10
54
55
56	Модуль передней двери со стороны пассажира	20
57	–	–
58	–	–
59	Автоматический выключатель для предохранителей 53 и 58	15

Предохранители 1, 3–21, 23–36, 39–53 и 55–59 называются «Micro».
Предохранители 2, 22, 37–38 и 54 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.

Грузовой отсек​

Распределение предохранителей в багажном отделении (Twin-Engine 2016)​

№	функция	ампер
1	Обогрев заднего стекла	30
2
3	Пневматическая подвеска компрессора (опция)	40
4	Заднее сиденье с подогревом (со стороны пассажира) (опция)	30
5	–	–
6	Заднее сиденье с подогревом (со стороны водителя) (опция)	30
7
8
9	Усилитель задней двери (опция)	25
10	Модуль пассажирского сиденья с электроприводом (опция)	20
11	Модуль управления сцепкой прицепа (опция)	40
12	Модуль натяжителя ремня безопасности (со стороны пассажира)	40
13	Внутренние обмотки реле	5
14	–	–
15	Модуль обнаружения движения ног для открывания двери багажного отделения (опция)	5
16	–	–
17	Модуль спинки сидений третьего ряда (опция)	20
18	Модуль управления сцепкой прицепа (опция)	25
19	Модуль сиденья водителя с электроприводом (опция)	20
20	Модуль натяжителя ремня безопасности (со стороны водителя)	40
21	Парковочная камера (опция)	5
22	–	–
23	–	–
24	–	–
25	Подача при включенном зажигании	10
26	Модули подушки безопасности и натяжителя ремня безопасности	5
27
28	Заднее сиденье с подогревом (со стороны водителя) (опция)	15
29	–	–
30	БЛИС (опция)	5
31	–	–
32	Модули натяжителя ремня безопасности	5
33	Привод системы выбросов	5
34	–	–
35	–	–
36	Заднее сиденье с подогревом (со стороны пассажира) (опция)	15
37

Предохранители 13–17 и 21–36 называются «Микро».
Предохранители 1–12, 18–20 и 37 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.

2017​

Моторного отсека​

Распределение предохранителей в моторном отсеке (2017)​

№	функция	ампер
18	–	–
19	–	–
20	–	–
21	–	–
22	–	–
23	Разъем USB на передней панели (опция)	5
24	12-вольтовая розетка в передней туннельной консоли	15
25	12-вольтовая розетка на задней стороне туннельной консоли; 12-вольтовая розетка в туннельной консоли между задними сиденьями	15
26	12-вольтовая розетка в грузовом отсеке	15
27
28
29
30
31	Обогрев лобового стекла со стороны водителя (опция)	Шунт
32	Обогрев лобового стекла со стороны водителя (опция)	40
33	Омыватели фар (опция)	25
34	Омыватель ветрового стекла	25
35	–	–
36	рожок	20
37	Сигнальная сирена (опция)	5
38	Модуль управления тормозной системой (клапаны, стояночный тормоз)	40
39	Дворники	30
40	Омыватель заднего стекла	25
41	Обогрев лобового стекла со стороны пассажира (опция)	40
42	–	–
43	Модуль управления тормозной системой (насос ABS)	40
44
45	Обогрев лобового стекла со стороны пассажира (опция)	Шунт
46	Питание при включенном зажигании: модуль управления двигателем, компоненты трансмиссии, электроусилитель руля, центральный электрический модуль; Модуль управления тормозной системой	5
47	–	–
48	Фара со стороны пассажира	7,5
49
50
51	Модуль контроля подключения аккумулятора	5
52	Подушки безопасности; Датчик веса пассажира (OWS)	5
53	Фара со стороны водителя	7,5
54	Датчик педали акселератора	5
55	Модуль управления коробкой передач	15
56	Модуль управления двигателем	5
57
58
59
60
61	Модуль управления двигателем; привод; Клапан турбокомпрессора	20
62	электромагниты; Клапаны; Термостат системы охлаждения двигателя	10
63	Регуляторы вакуума; клапан	7,5
64	Модуль управления заслонкой спойлера; Модуль управления заслонкой радиатора; Обнаружение утечки топлива	5
65
66	Датчики подогрева кислорода (спереди и сзади)	15
67	Соленоид масляного насоса; Магнитная муфта кондиционера; датчик кислорода с подогревом (в центре)	15
68	–	–
69	Модуль управления двигателем	20
70	Катушка зажигания; Свечи зажигания	15
71
72
73
74
75
76
77	Пусковой двигатель	Шунт
78	Пусковой двигатель	40

Предохранители 18–30, 35–37, 46–54 и 55–70 называются «Микро».
Предохранители 31–34, 38–45 и 71–78 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.

Под бардачком​

Подпишитесь на наш youtube канал​

Назначение предохранителей под бардачком (2017)​

№	функция	ампер
1	–	–
2	120-вольтовая розетка на задней стороне туннельной консоли (опция)	30
3	–	–
4	Датчик движения системы сигнализации (опция)	5
5	Медиа плеер	5
6	Приборная доска	5
7	Кнопки центральной консоли	5
8	Датчик солнца	5
9
10
11	Модуль рулевого колеса	5
12	Модуль для кнопки запуска и стояночного тормоза	5
13	Модуль обогрева рулевого колеса (опция)	15
14
15
16
17
18	Модуль управления климатической системой	10
19	–	–
20	Бортовая диагностика (OBDII)	10
21	Центральный дисплей	5
22	Модуль вентилятора климатической системы (передний)	40
23	–	–
24	Приборное освещение; Вежливое освещение; Функция автоматического затемнения зеркала заднего вида; Датчик дождя и света; Клавиатура задней туннельной консоли *; Электропривод передних сидений (опция)	7,5
25	Модуль управления функциями поддержки водителя	5
26	Панорама крыши и козырек от солнца (опция)	20
27	Head-дисплей (опция)	5
28	Вежливое освещение	5
29	–	–
30	Дисплей консоли потолка (напоминание о ремне безопасности, индикатор боковой подушки безопасности переднего пассажира)	5
31
32	Датчик влажности	5
33	Модуль задней двери со стороны пассажира	20
34	Предохранители в грузовом отсеке	10
35	Модуль контроля интернет-соединения; Модуль управления Volvo On Call	5
36	Модуль задней двери со стороны водителя	20
37	Информационно-развлекательный модуль управления (усилитель)	40
38	Модуль вентилятора климатической системы (задний)	40
39	Многодиапазонный антенный модуль	5
40	Функция массажа передних сидений	5
41	–	–
42	Стеклоочиститель задней двери	15
43	Модуль управления топливным насосом	15
44	–	–
45	–	–
46	Подогрев сидений водителя (опция)	15
47	Обогрев сиденья пассажира (опция)	15
48	Насос охлаждающей жидкости	10
49	–	–
50	Модуль передней двери со стороны водителя	20
51	Активное шасси (опция)	20
52	–	–
53	Модуль управления Sensus	10
54
55
56	Модуль передней двери со стороны пассажира	20
57	–	–
58	–	–
59	Автоматический выключатель для предохранителей 53 и 58	15

Предохранители 1, 3–21, 23–36, 39–53 и 55–59 называются «Micro».
Предохранители 2, 22, 37–38 и 54 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.

Грузовой отсек​

Распределение предохранителей в грузовом отсеке (2017)​

№	функция	ампер
1	Обогрев заднего стекла	30
2
3	Пневматическая подвеска компрессора (опция)	40
4	Заднее сиденье с подогревом (со стороны пассажира) (опция)	30
5	–	–
6	Заднее сиденье с подогревом (со стороны водителя) (опция)	30
7
8
9	Усилитель задней двери (опция)	25
10	Модуль пассажирского сиденья с электроприводом (опция)	20
11	Модуль управления сцепкой прицепа (опция)	40
12	Модуль натяжителя ремня безопасности (со стороны пассажира)	40
13	Внутренние обмотки реле	5
14	–	–
15	Модуль обнаружения движения ног для открывания двери багажного отделения (опция)	5
16	–	–
17	Модуль спинки сидений третьего ряда (опция)	20
18	Модуль управления сцепкой прицепа (опция)	25
19	Сиденье водителя с электроприводом * модуль	20
20	Модуль натяжителя ремня безопасности (со стороны водителя)	40
21	Парковочная камера (опция)	5
22	–	–
23	–	–
24	–	–
25	–	–
26	Модули подушки безопасности и натяжителя ремня безопасности	5
27
28	Заднее сиденье с подогревом (со стороны водителя) (опция)	15
29	–	–
30	БЛИС (опция)	5
31	–	–
32	Модули натяжителя ремня безопасности	5
33	Привод системы выбросов	5
34	–	–
35	Модуль полного привода	15
36	Заднее сиденье с подогревом (со стороны пассажира) (опция)	15
37

Предохранители 13–17 и 21–36 называются «Микро».
Предохранители 1–12, 18–20 и 37 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.

2017 Twin-Engine​

Моторного отсека​

Распределение предохранителей в моторном отсеке (Twin-Engine 2017)​

№	функция	ампер
1	Преобразователь для управления подачей на электродвигатель задней оси	5
2	–	–
3	–	–
4	Модуль управления включением / переключением передач	5
5	Модуль управления нагревателем охлаждающей жидкости высокого напряжения	5
6	Модуль управления для: модуль заряда, теплообменник отсечной клапан, отсечной клапан для охлаждающей жидкости через систему климат	5
7	Модуль управления гибридной батареей для высоковольтного преобразователя для комбинированного высоковольтного генератора / стартера с преобразователем напряжения 500В-12В	5
8	–	–
9	Преобразователь для управления подачей на электродвигатель задней оси	10
10	Модуль управления гибридной батареей для высоковольтного преобразователя для комбинированного высоковольтного генератора / стартера с преобразователем напряжения 500В-12В	10
11	Зарядный модуль	5
12	Отсечной клапан для охлаждающей жидкости гибридной батареи; насос охлаждающей жидкости 1 для гибридной батареи	10
13	Насос охлаждающей жидкости для системы электропривода	10
14	Вентилятор охлаждения гибридного компонента	25
15
16
17
18
19
20
21
22
23	Разъем USB на передней панели (опция)	5
24	12-вольтовая розетка в передней туннельной консоли	15
25	12-вольтовая розетка на задней стороне туннельной консоли (не XC90 Excellence); 12-вольтовая розетка в туннельной консоли между задними сиденьями (XC90 Excellence)	15
26	12-вольтовая розетка в грузовом отсеке; USB-разъемы для держателей iPadB	15
27
28
29
30
31	Обогрев лобового стекла со стороны водителя (опция)	Шунт
32	Обогрев лобового стекла со стороны водителя (опция)	40
33	Омыватели фар (опция)	25
34	Омыватель ветрового стекла	25
35	–	–
36	рожок	20
37	Сигнальная сирена (опция)	5
38	Модуль управления тормозной системой (клапаны, стояночный тормоз)	40
39	Дворники	30
40	Омыватель задней двери	25
41	Обогрев лобового стекла со стороны пассажира (опция)	40
42	–	–
43	Модуль управления тормозной системой (насос ABS)	40
44
45	Обогрев лобового стекла со стороны пассажира (опция)	Шунт
46	Питание при включенном зажигании: модуль управления двигателем, компоненты трансмиссии, электроусилитель руля, центральный электрический модуль;	5
47	Внешний звук транспортного средства (определенные рынки)	5
48	Фара со стороны пассажира	7,5
49
50
51
52	Подушки безопасности; Датчик веса пассажира (OWS)	5
53	Фара со стороны водителя	7,5
54	Датчик педали акселератора	5
55	Модуль управления коробкой передач; Модуль управления селектором передач	15
56	Модуль управления двигателем	5
57
58
59
60
61	Модуль управления двигателем; Клапан турбокомпрессора	20
62	электромагниты; Клапаны; Термостат системы охлаждения двигателя	10
63	Регуляторы вакуума; Обмотка реле вентилятора системы охлаждения; клапан	7,5
64	Модуль управления заслонкой спойлера; Модуль управления заслонкой радиатора; Обнаружение утечки топлива	5
65
66	Датчики подогрева кислорода (спереди и сзади)	15
67	Соленоид масляного насоса; Магнитная муфта кондиционера; датчик кислорода с подогревом (в центре)	15
68	–	–
69	Модуль управления двигателем	20
70	Катушка зажигания; Свечи зажигания	15
71
72
73	Модуль управления масляным насосом коробки передач	30
74	Модуль управления вакуумным насосом	40
75	Привод коробки передач	25
76	–	–
77	–	–
78	–	–

Предохранители 1–13, 18–30, 35–37, 46–54 и 55–70 называются «Микро».
Предохранители 14–17, 31–34 и 71–78 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.

Под бардачком​

Распределение предохранителей под бардачком (Twin-Engine 2017)​

№	функция	ампер
1	–	–
2	120-вольтовая розетка на задней стороне туннельной консоли (опция)	30
3	–	–
4	Датчик движения системы сигнализации (опция)	5
5	Медиа плеер	5
6	Приборная доска	5
7	Кнопки центральной консоли	5
8	Датчик солнца	5
9
10
11	Модуль рулевого колеса	5
12	Модуль для кнопки запуска и стояночного тормоза	5
13	Модуль обогрева рулевого колеса (опция)	15
14
15
16
17
18	Модуль управления климатической системой	10
19	–	–
20	Бортовая диагностика (OBDII)	10
21	Центральный дисплей	5
22	Модуль вентилятора климатической системы (передний)	40
23	–	–
24	Приборное освещение; Вежливое освещение; Функция автоматического затемнения зеркала заднего вида; Датчик дождя и света; Клавиатура задней туннельной консоли (опция); Электропривод передних сидений (опция); Приборное освещение; Вежливое освещение; Функция автоматического затемнения зеркала заднего вида; Датчик дождя и света; Клавиатура задней туннельной консоли (опция) (Not Excellence); Электропривод передних сидений (опция); Электропривод задних сидений (только Excellence); Дисплей для удобных задних сидений (опция); Функция массажа заднего сиденья (опция)	7,5
25	Модуль управления функциями поддержки водителя	5
26	Панорама крыши и козырек от солнца (опция)	20
27	Head-дисплей (опция)	5
28	Вежливое освещение	5
29	–	–
30	Дисплей консоли потолка (напоминание о ремне безопасности, индикатор боковой подушки безопасности переднего пассажира)	5
31
32	Датчик влажности	5
33	Модуль задней двери со стороны пассажира	20
34	Предохранители в грузовом отсеке	10
35	Модуль контроля интернет-соединения; Модуль управления Volvo On Call	5
36	Модуль задней двери со стороны водителя	20
37	Информационно-развлекательный модуль управления (усилитель)	40
38	Модуль вентилятора климатической системы (задний)	40
39	Многодиапазонный антенный модуль	5
40	Функция массажа передних сидений	5
41	–	–
42	Стеклоочиститель задней двери	15
43	Модуль управления топливным насосом	15
44	Обмотки реле электрического модуля моторного отсека; Обмотка реле для трансмиссионного масляного насоса	5
45	–	–
46	Подогрев сидений водителя (опция)	15
47	Обогрев сиденья пассажира (опция)	15
48	Насос охлаждающей жидкости	10
49	–	–
50	Модуль передней двери со стороны водителя	20
51	Активное шасси (опция)	20
52	–	–
53	Модуль управления Sensus	10
54
55
56	Модуль передней двери со стороны пассажира	20
57	Дисплей для удобных задних сидений (только Excellence)	5
58	–	–
59	Автоматический выключатель для предохранителей 53 и 58	15

Предохранители 1, 3–21, 23–36, 39–53 и 55–59 называются «Micro».
Предохранители 2, 22, 37–38 и 54 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.

Грузовой отсек​

Распределение предохранителей в багажном отделении (Twin-Engine 2017)​

№	функция	ампер
1	Обогрев заднего стекла	30
2	Электропривод заднего сиденья (со стороны водителя) (XC90 Excellence)	20
3	Пневматическая подвеска компрессора (опция)	40
4	Заднее сиденье с подогревом (со стороны пассажира) (опция)	30
5	–	–
6	Заднее сиденье с подогревом (со стороны водителя) (опция)	30
7	Сиденье с электроприводом сзади (со стороны пассажира) (XC90 Excellence)	20
8
9	Усилитель задней двери (опция)	25
10	Модуль пассажирского сиденья с электроприводом (опция)	20
11	Модуль управления сцепкой прицепа (опция)	40
12	Модуль натяжителя ремня безопасности (со стороны пассажира)	40
13	Внутренние обмотки реле	5
14	–	–
15	Модуль обнаружения движения ног для открывания двери багажного отделения (опция)	5
16	–	–
17	Модуль спинки сидений третьего ряда (опция)	20
18	Модуль управления сцепкой прицепа (опция)	25
19	Модуль сиденья водителя с электроприводом (опция)	20
20	Модуль натяжителя ремня безопасности (со стороны водителя)	40
21	Парковочная камера (опция)	5
22	–	–
23	–	–
24	Ионный воздухоочиститель (XC90 Excellence)	5
25	Кормить, когда зажигание включено.	10
26	Модули подушки безопасности и натяжителя ремня безопасности	5
27	Кулер; Подстаканник с подогревом / охлаждением (задний) (XC90 Excellence)	10
28	Заднее сиденье с подогревом (со стороны водителя) (опция)	15
29	–	–
30	БЛИС (опция)	5
31	–	–
32	Модули натяжителя ремня безопасности	5
33	Привод системы выбросов	5
34	–	–
35	–	–
36	Заднее сиденье с подогревом (со стороны пассажира) (опция)	15
37

Предохранители 13–17 и 21–36 называются «Микро».
Предохранители 1–12, 18–20 и 37 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.

2018​

Моторного отсека​

Распределение предохранителей в моторном отсеке (2018)​

№	функция	ампер
1	–	–
2	–	–
3	–	–
4	Катушки зажигания (бензин); Свечи зажигания (бензин)	15
5	Соленоид для масляного насоса двигателя; Электромагнитная муфта кондиционера; Лямбда-зонд, центр (бензин); Лямбда-зонд задний (дизель)	15
6	Регуляторы вакуума; Valve; Клапан для выходного импульса (дизель)	7,5
7	Модуль управления двигателем; Привод; Блок дроссельной заслонки; Клапан рециркуляции отработавших газов (дизель); Датчик положения для турбо (дизель); Клапан для турбокомпрессора (бензин)	20
8	Модуль управления двигателем (ECM)	5
9
10	Соленоиды (бензин); Valve; Термостат для системы охлаждения двигателя (бензин); Насос охлаждения EGR (дизель); Модуль управления свечами накаливания (дизель)	10
11	Модуль управления крышкой спойлера; Модуль управления крышкой радиатора; Катушки реле для выходного импульса (дизель)	5
12	Лямбда-сонд спереди; Лямбда-сонд, задний (бензин)	15
13	Модуль управления двигателем (ECM)	20
14	Пусковой двигатель	40
15	Пусковой двигатель	Шунт
16	Подогрев топливного фильтра (дизель)	30
17
18
19
20
21
22
23
24	Передняя розетка 12 В в туннельной консоли	15
25	Розетка 12 В в туннельной консоли, рядом с местом для ног для второго ряда сидений	15
26	Розетка 12 В в багажном отделении (опция)	15
27
28
29
30
31	Обогрев лобового стекла с левой стороны (опция)	Шунт
32	Обогрев лобового стекла с левой стороны (опция)	40
33	Омыватели фар (опция)	25
34	Омыватели ветрового стекла	25
35	Модуль управления коробкой передач	15
36	рожок	20
37	Сирена (опция)	5
38	Модуль управления тормозной системой (клапаны, стояночный тормоз)	40
39	Стеклоочистители	30
40	Омыватель заднего стекла	25
41	Обогрев ветрового стекла с правой стороны (опция)	40
42		20
43	Блок управления тормозной системой (насос ABS)	40
44
45	Обогрев ветрового стекла с правой стороны (опция)	Шунт
46	Поставляется при включенном зажигании: Модуль управления двигателем; Компоненты трансмиссии; Электроусилитель руля; Центральный электронный модуль; Модуль управления тормозной системой	5
47	–	–
48	Правая фара	7,5
48	Фара правая, некоторые варианты светодиодов	7,5
49
50
51	Модуль для контроля заряда батареи	5
52	подушки безопасности	5
53	Левая фара	7,5
53	Левая фара, некоторые варианты светодиодов	7,5
54	Датчик педали акселератора	5

Предохранители 1-13, 18-30, 35-37 и 46-54 относятся к типу «Микро».
Предохранители 31-34 и 38-45 относятся к типу «MCase» и должны быть заменены мастерской.

Под бардачком​

Назначение предохранителей под бардачком (2018)​

№	функция	ампер
1	–	–
2	Розетка 230 В в туннельной консоли, с пространством для ног для второго ряда сидений (опция)	30
3	–	–
4	Детектор движения (опция)	5
5	Медиа плеер	5
6	Дисплей водителя	5
7	Клавиатура в центральной консоли	5
8	Датчик солнца	5
9	–	–
10	–	–
11	Модуль рулевого колеса	5
12	Модуль для кнопки запуска и управления стояночным тормозом	5
13	Модуль рулевого колеса для обогрева рулевого колеса (опция)	15
14
15
16
17
18	Модуль управления системой климат-контроля	10
19	Замок рулевого управления	7,5
20	Диагностическая розетка OBDII	10
21	Центральный дисплей	5
22	Модуль вентилятора системы климат-контроля, передний	40
23	USB HUB	5
24	Управляет освещением; Внутреннее освещение; Затемнение внутреннего зеркала заднего вида (опция); Датчик дождя и света (опция); Клавиатура в туннельной консоли, место для ног для заднего сиденья (опция); Электропривод передних сидений (опция); Панели управления в задних дверях	7,5
25	Модуль управления функциями поддержки водителя	5
26	Панорамная крыша с жалюзи (опция)	20
27	Head-дисплей (опция)	5
28	Освещение салона	5
29
30	Дисплей в консоли на крыше (напоминание о ремне безопасности / индикатор подушки безопасности на сиденье переднего пассажира)	5
31	–	–
32	Датчик влажности	5
33	Дверной модуль в правой задней двери	20
34	Предохранители в багажном отделении	10
35	Модуль управления подключенным автомобилем онлайн: Модуль управления Volvo On Call	5
36	Модуль двери в левой задней двери	20
37	Модуль управления звуком (усилитель) (некоторые варианты)	40
38	Модуль вентилятора для системы климат-контроля, задний (опция)	40
39	Модуль для многодиапазонной антенны	5
40	Модули для комфорта сидений (массаж) спереди (опция)	5
41	–	–
42	Стеклоочиститель заднего стекла	15
43	Модуль управления топливным насосом	15
44	–	–
45	–	–
46	Обогрев сидений спереди со стороны водителя	15
47	Обогрев сидений переднего пассажира	15
48	Насос охлаждающей жидкости	10
49
50	Дверной модуль в левой передней двери	20
51	Модуль управления подвеской (активное шасси) (опция)	20
52	–	–
53	Модуль управления Sensus	10
54	–	–
55	–	–
56	Дверной модуль в правой передней двери	20
57	–	–
58	ТВ (опция) (определенные рынки)	5
59	Первичный предохранитель для предохранителей 53 и 58	15

Предохранители 1, 3–21, 23–36, 39–53 и 55–59 называются «Micro».
Предохранители 2, 22, 37–38 и 54 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.

Грузовой отсек​

Распределение предохранителей в грузовом отсеке (2018)​

№	функция	ампер
1	Обогрев заднего стекла	30
2	–	–
3	Компрессор для пневмоподвески (опция)	40
4	Дополнительные электрические обогреватели с правой стороны сзади (опция)	30
5
6	Дополнительные электрические обогреватели с левой стороны сзади (опция)	30
7	–	–
8	Модуль управления восстановлением закиси азота (дизель)	30
9	Задняя дверь с электроприводом (опция)	25
10	Сиденье переднего пассажира с электроприводом (опция)	20
11	Модуль управления буксирным крюком (опция)	40
12	Модуль преднатяжителя ремня безопасности, правая сторона	40
13	Внутренние катушки реле	5
14	Модуль управления восстановлением закиси азота (дизель)	15
15	Модуль для обнаружения движения ног (опция) (для открытия задней двери с электроприводом)	5
16	Алкогольный замок	5
17	Модуль опускания спинки сиденья в третьем ряду (опция)	20
18	Модуль управления буксирным крюком (опция)	25
19	Сиденье водителя с электроприводом (опция)	20
20	Модуль преднатяжителя ремня безопасности, левая сторона	40
21	Парковочная камера (опция)	5
22
23
24
25
26	Модуль управления подушками безопасности и натяжителями ремней безопасности	5
27	–	–
28	Обогрев сиденья с левой стороны сзади (опция)	15
29	–	–
30	Информация о мертвых точках (BLIS) (опция): модуль управления, внешний реверсивный звук	5
31
32	Модули преднатяжителя ремня безопасности	5
33	Привод для выхлопных газов (бензин, некоторые варианты двигателей)	5
34	–	–
35	Модуль полного привода (AWD) (опция)	15
36	Обогрев сиденья с правой стороны сзади (опция)	15
37	–	–

Предохранители 13–17 и 21–36 называются «Микро».
Предохранители 1–12, 18–20 и 37 называются «MCase» и должны заменяться только обученным и квалифицированным специалистом по обслуживанию Volvo.

2019​

Моторного отсека​

Распределение предохранителей в моторном отсеке (2019)​

№	Ампер	функция
1	–	Не используется
2	–	Не используется
3	–	Не используется
4	15	Катушки зажигания (бензин); свечи зажигания (бензин)
5	15	Соленоид масляного насоса; Магнитная муфта кондиционера; подогреваемый кислородный датчик, центр (бензин); датчик кислорода с подогревом, задний (дизель)
6	7,5	Регуляторы вакуума; клапан; клапан для импульсов мощности (дизель)
7	20	Модуль управления двигателем; привод; дроссельная заслонка; Клапан рециркуляции отработавших газов (дизель); датчик положения турбонагнетателя (дизель); клапан турбокомпрессора (бензин)
8	5	Модуль управления двигателем
9	–	Не используется
10	10	Соленоиды (бензин); клапан; Термостат системы охлаждения двигателя (бензин); Насос охлаждения EGR (дизель); Модуль контроля накала (дизель)
11	5	Модуль управления заслонкой спойлера; Модуль управления заслонкой радиатора; Обмотки реле для импульсного питания (дизель)
12	–	Не используется
13	20	Модуль управления двигателем
14	40	Пусковой двигатель
15	Шунт	Пусковой двигатель
16	30	Подогрев топливного фильтра (дизель)
17	–	Не используется
18	–	Не используется
19	–	Не используется
20	–	Не используется
21	–	Не используется
22	–	Не используется
23	–	Не используется
24	15	12 В розетка в туннельной консоли спереди
25	15	Розетка 12 В в туннельной консоли между задними сиденьями
26	15	Розетка 12 В в багажнике / грузовом отсеке
27	–	Не используется
28	15	Левая фара, некоторые модели со светодиодом
29	15	Фара правая, некоторые модели со светодиодом
30	–	Не используется
31	Шунт	Лобовое стекло с подогревом, левая сторона
32	40	Лобовое стекло с подогревом, левая сторона
33	25	Омыватели фар
34	25	Омыватель ветрового стекла
35	15	Модуль управления коробкой передач
36	20	рожок
37	5	Сигнальная сирена
38	40	Модуль управления тормозной системой (клапаны, стояночный тормоз)
39	30	Стеклоочиститель
40	25	Омыватель заднего стекла
41	40	Обогрев лобового стекла, правая сторона
42	20	Стояночный отопитель
43	40	Модуль управления тормозной системой (насос ABS)
44	–	Не используется
45	Шунт	Обогрев лобового стекла, правая сторона
46	5	Питается при включенном зажигании: модуль управления двигателем, компоненты трансмиссии, электроусилитель руля, центральный электрический модуль, модуль управления тормозной системой
47	–	Не используется
48	7,5	Правая фара
48	15	Фара правая, некоторые модели со светодиодом
49	–	Не используется
50	–	Не используется
51	5	Модуль управления подключением аккумулятора
52	5	подушки безопасности
53	7,5	Левая фара
53	15	Левая фара, некоторые модели со светодиодом
54	5	Датчик педали акселератора

Моторный отсек (двухмоторный)​

Распределение предохранителей в моторном отсеке, двухмоторный (2019)​

№	Ампер	функция
1	–	Не используется
2	–	Не используется
3	–	Не используется
4	5	Модуль управления приводом для включения / переключения передач, автоматическая коробка передач
5	5	Модуль управления высоковольтным нагревателем охлаждающей жидкости
6	5	Модуль управления для A / C; запорный клапан теплообменника; запорный клапан для охлаждающей жидкости через климатическую систему
7	5	Модуль управления гибридным аккумулятором; высоковольтный преобразователь для комбинированного высоковольтного генераторного / пускового двигателя с преобразователем напряжения 500-12 В
8	–	Не используется
9	10	Преобразователь для управления подачей на электродвигатель задней оси
10	10	Модуль управления гибридным аккумулятором; высоковольтный преобразователь для комбинированного высоковольтного генераторного / пускового двигателя с преобразователем напряжения 500 В-12 В
11	5	Модуль зарядки
12	10	Отсечной клапан для охлаждающей жидкости гибридной батареи; насос охлаждающей жидкости 1 для гибридной батареи
13	10	Насос охлаждающей жидкости для системы электропривода
14	25	Вентилятор охлаждения гибридного компонента
15	–	Не используется
16	–	Не используется
17	–	Не используется
18	–	Не используется
19	–	Не используется
20	–	Не используется
21	–	Не используется
22	–	Не используется
23	–	Не используется
24	15	12 В розетка в туннельной консоли спереди
25	15	Not Excellence: розетка 12 В в туннельной консоли между сиденьями второго ряда Превосходство: розетка 12 В в туннельной консоли, между задними сиденьями; USB-порты в туннельной консоли между задними сиденьями
26	15	Розетка 12 В в багажнике / багажном отсеке USB-порты для держателей iPad
27	–	Не используется
28	–	Не используется
29	–	Не используется
30	–	Не используется
31	Шунт	Лобовое стекло с подогревом, левая сторона
32	40	Лобовое стекло с подогревом, левая сторона
33	25	Омыватели фар
34	25	Омыватель ветрового стекла
35	–	Не используется
36	20	рожок
37	5	Сигнальная сирена
38	40	Модуль управления тормозной системой (клапаны, стояночный тормоз)
39	30	Стеклоочиститель
40	25	Омыватель заднего стекла
41	40	Обогрев лобового стекла, правая сторона
42	20	Стояночный отопитель
43	40	Модуль управления тормозной системой (насос ABS)
44	–	Не используется
45	Шунт	Обогрев лобового стекла, правая сторона
46	5	Питание при включенном зажигании: Модуль управления двигателем; компоненты трансмиссии, электроусилитель руля, центральный электрический модуль
47	5	Внешний звук транспортного средства (определенные рынки)
48	7,5	Правая фара
48	15	Фара правая, некоторые модели со светодиодом
49	–	Не используется
50	–	Не используется
51	–	Не используется
52	5	подушки безопасности
53	7,5	Левая фара
53	15	Левая фара, некоторые модели со светодиодом
54	5	Датчик педали акселератора
55	15	Модуль управления коробкой передач; модуль управления селектором передач
56	5	Модуль управления двигателем
57	–	Не используется
58	–	Не используется
59	–	Не используется
60	–	Не используется
61	20	Модуль управления двигателем; привод; дроссельная заслонка; клапан турбонагнетателя
62	10	электромагниты; клапан; термостат системы охлаждения двигателя
63	7,5	Регуляторы вакуума; клапан
64	5	Модуль управления заслонкой спойлера; модуль управления заслонкой радиатора
65	–	Не используется
66	15	Датчик кислорода с подогревом спереди; датчик кислорода с подогревом, задний
67	15	Соленоид масляного насоса; Магнитная муфта кондиционера; датчик кислорода с подогревом (в центре)
68	–	Не используется
69	20	Модуль управления двигателем
70	15	Катушки зажигания; Свечи зажигания
71	–	Не используется
72	–	Не используется
73	30	Модуль управления масляным насосом коробки передач
74	40	Модуль управления вакуумным насосом
75	25	Привод коробки передач
76	–	Не используется
77	–	Не используется
78	–	Не используется

Под перчаточным ящиком​

Назначение предохранителей под бардачок (2019)​

№	Ампер	функция
1	–	Не используется
2	30	Электрическая розетка в туннельной консоли между задними сиденьями
3	–	Не используется
4	5	Датчик движения
5	5	Медиа плеер
6	5	Приборная доска
7	5	Кнопки центральной консоли
8	5	Датчик солнца
9	20	Модуль управления Sensus
10	–	Не используется
11	5	Модуль рулевого колеса
12	5	Модуль для ручки запуска и управления стояночным тормозом
13	15	Модуль обогрева рулевого колеса
14	–	Не используется
15	–	Не используется
16	–	Не используется
17	–	Не используется
18	10	Модуль управления климатической системой
19	–	Не используется
20	10	Разъем для передачи данных OBD-II
21	5	Центральный дисплей
22	40	Модуль вентилятора климатической системы (передний)
23	5	USB HUB
24	7,5	Приборное освещение; Внутреннее освещение; Функция автоматического затемнения зеркала заднего вида; Датчики дождя и света; Клавиатура задней туннельной консоли, заднее сиденье; Электропривод передних сидений; Пульты управления задней дверью; Модуль вентилятора климат-системы левый / правый Усилитель задних сидений; Дисплей для удобных задних сидений; Функция массажа заднего сиденья
25	5	Модуль управления функциями поддержки водителя
26	20	Панорамная крыша с солнцезащитной завесой
27	5	Head-дисплей
28	5	Освещение салона
29	–	Не используется
30	5	Дисплей консоли потолка (напоминание о ремне безопасности / индикатор боковой подушки безопасности переднего пассажира)
31	–	Не используется
32	5	Датчик влажности
33	20	Модуль двери в правой задней двери с электроприводом правого заднего сиденья
34	10	Предохранители в багажнике / грузовом отсеке
35	5	Модуль управления для подключенного к интернету автомобиля; Модуль управления для Volvo On Call
36	20	Модуль двери в левой задней двери Электропривод левого заднего сиденья
37	40	Модуль управления звуком (усилитель) (только для некоторых моделей)
38	40	Модуль вентилятора климатической системы (задний)
39	5	Многодиапазонный антенный модуль
40	5	Функция массажа передних сидений
41	–	Не используется
42	15	Стеклоочиститель заднего стекла
43	15	Модуль управления топливным насосом
44	5	Двухмоторный: обмотки реле распределительной коробки в моторном отсеке; Обмотки реле для трансмиссионного масляного насоса
45	–	Не используется
46	15	Подогрев сидений водителя
47	15	Обогрев переднего пассажира
48	10	Насос охлаждающей жидкости
49	–	Не используется
50	20	Модуль двери в левой передней двери Двухмоторный: сиденье водителя с электроприводом
51	20	Активный модуль управления шасси
52	–	Не используется
53	10	Модуль управления Sensus
54	–	Не используется
55	–	Не используется
56	20	Модуль двери в правой передней двери Двухмоторный: электропривод сиденья переднего пассажира
57	–	Двухмоторный: дисплей для удобных задних сидений; Бортовая диагностика (OBD II) в туннельной консоли между задними сиденьями; Дополнительный датчик движения
58	5	ТВ (только на определенных рынках)
59	15	Первичный предохранитель для предохранителей 9, 53 и 58

Грузовой район​

Назначение предохранителей в багажном отделении (2019)​

№	Ампер	функция
1	30	Обогрев заднего стекла
2	40	Двухмоторный: Центральный электрический модуль
3	40	Пневматическая подвеска компрессора
4	30	Задний вспомогательный электрический обогреватель (правая сторона)
5	30	Двухмоторный: электрические розетки в туннельной консоли между задними сиденьями
6	15	Задний вспомогательный электрический обогреватель (левая сторона)
7	20	Двухмоторный: модуль двери, задний, правый
8	30	Модуль управления восстановлением закиси азота (дизель)
9	25	Усилитель задней двери
10	20	Сиденье переднего пассажира с электроприводом
11	40	Модуль управления фаркопом
12	40	Модуль натяжителя ремня безопасности (правая сторона)
13	5	Внутренние обмотки реле
14	15/20	Модуль управления восстановлением закиси азота (дизель) Двухдвигательный: Модуль двери слева, сзади
15	5	Модуль обнаружения движения ног для открывания двери багажного отделения
16	–	USB-концентратор / дополнительный порт
17	20	Модуль для электрического складывания сидений третьего ряда
18	25	Модуль управления фаркопом
18	40	Вспомогательный модуль
19	20	Сиденье водителя с электроприводом Twin-engine: Дверной модуль слева, спереди
20	40	Модуль натяжителя ремня безопасности (левая сторона)
21	5	Камера Park Assist
22	–	Не используется
23	–	Не используется
24	–	Не используется
25	10	Двухмоторный: подача при включенном зажигании
26	5	Модуль управления подушками безопасности и натяжителями ремней безопасности
27	10 5	Двухмоторный: превосходство: кулер; Подстаканник с подогревом / охлаждением (задний)Дополнительный модуль
28	15	Заднее сиденье с подогревом (левая сторона)
29	–	Не используется
30	5	Информация о мертвых точках (BUS); Внешний модуль управления обратным сигналом
31	–	Не используется
32	5	Модули для натяжителей ремней безопасности
33	5	Привод системы выбросов (бензин, некоторые варианты двигателей)
34	–	Не используется
35	15	Модуль полного привода (AWD)
36	15	Заднее сиденье с подогревом (правая сторона)
37	–	Не используется
